Почему гаснет RGB лента: замена повреждённого кабеля между контроллером и диодами

Современные системы освещения на базе RGB лент зависят от надежности соединений между контроллером и источником питания. Шлейф питания не просто набор проводов, а критически важный компонент, передающий ток к коммутационным ключам контроллера. Любой обрыв или микротрещина в этом кабеле превращает устройство в бесполезный пластиковый корпус.

Выход из строя шлейфа занимает первое место по частоте обращений в сервисные центры, опережая даже сгоревшие полевые транзисторы.

Почему страдает шлейф?

Шлейфы питания в RGB контроллерах чаще всего выполняются из многожильной медного провода сечением 20-22 AWG. Производители экономят на силиконовой изоляции, используя дешевый ПВХ, который дубеет на холоде и трескается при постоянных изгибах.

Типичная проблема кроется в месте входа кабеля в корпус контроллера - здесь отсутствует нормальный термоусадочный фиксатор, и вибрация постепенно перетирает жилы.
Особенно уязвимы устройства, работающие с токами выше 6 ампер. При нагреве контактные площадки на плате расширяются, а при остывании сжимаются.
Этот цикл «термодребезга» разрушает паяное соединение между платой и шлейфом. Пользователь может годами дергать за провод, подключая ленту, пока однажды не заметит мерцание или полное отключение одного из каналов.

Не стоит сбрасывать со счетов химическое воздействие. В условиях кухни или гаража пары жира и бензина разлагают изоляцию, делая ее ломкой. Черный общий провод (GND) часто чернеет изнутри из-за электрохимической коррозии, если контроллер эксплуатировался во влажной среде. Это незаметно глазу, но мультиметр в режиме омметра сразу покажет возросшее сопротивление до нескольких десятков Ом.

Диагностика без распайки? Метод прозвонки

Прежде чем лезть с паяльником и только думать где же купить кабельную продукцию, необходимо локализовать дефект. Отключите контроллер от питания и ленты. Переведите мультиметр в режим прозвонки диодов (значок звуковой волны). Щупы замкните между собой - тестер должен пискнуть. Теперь поочередно касайтесь контакта на входной колодке контроллера и соответствующего ему пятачка на печатной плате.

Если прибор молчит, а на экране «1» или «OL» - обрыв гарантирован. Хуже, когда мультиметр издает прерывистый писк. Это указывает на «кислый» контакт - жила еще держится на нескольких микронных нитях. При малейшем движении кабеля связь теряется. Проверните шлейф в руке: если показания скачут, меняйте провод без раздумий.

Особый случай - частичное повреждение. Бывает, что красный или зеленый канал работают, а синий выпадает. Или контроллер включается, но стоит пошевелить провод у входа, как свет моргает. Здесь поможет тест на растяжение: потяните за каждый провод в отдельности. Тот, который удлинился больше других - перебит внутри изоляции. Это называется «эффект резинового жгута» и характерен для дешевых китайских шлейфов.

Визуальный осмотр как первый эшелон обороны

Снимите верхнюю крышку контроллера. Часто бывает достаточно просто заглянуть внутрь, чтобы вынести вердикт. Ищите потемневшие участки вокруг отверстий для пайки шлейфа. Черный нагар на текстолите - свидетельство того, что контакт грелся из-за плохого прилегания жилы к дорожке. Чем обширнее зона термического поражения, тем выше вероятность, что дорожку придется восстанавливать перемычкой.

Обратите внимание на цвет самих медных жил в месте пайки. Здоровый цвет - ярко-медный или луженый серебристый (если провод качественный). Зеленоватый или черный налет говорит о попадании влаги и начале разрушения металла. В запущенных случаях медь превращается в труху при первом же прикосновении пинцета. Такой шлейф не ремонтируют - его заменяют целиком.

Проверьте целостность изоляции в местах прохождения через стенки корпуса. Часто пластиковая стенка пережимает провод, создавая зону повышенной механической нагрузки. Если вы видите вмятину на оболочке, знайте - через несколько месяцев активной эксплуатации жила перетрется именно здесь. Полезно пропускать шлейф через резиновую втулку при обратной сборке, даже если её не было в заводской комплектации.

Замена шлейфа! Пошаговая технология

Для замены потребуется четырехжильный кабель PTS 4х0.2 кв.мм или готовый шлейф RGB-20AWG. Не берите провода с ПВХ изоляцией - только силикон, он остается гибким на морозе и не плавится при пайке. Откусите старый провод максимально близко к плате, чтобы освободить контактные отверстия. Прогрейте каждую точку паяльником 25-30 Вт, добавляя канифоль, чтобы размягчить старый припой. Удалите остатки обезжиривателем.

Зачистите новый кабель на 5-7 мм. Скрутите жилы, но не обрезайте лишнее - лучше потом откусить. Для удобства лужения окуните концы в паяльную кислоту (не канифоль!), если медь окислилась. Пропустите провод через отверстие в корпусе, прежде чем припаивать к плате. Это частая ошибка новичков: припаяв шлейф, они не могут продеть его в технологическое отверстие, и приходится переделывать.

Паять нужно в строгой последовательности: сначала «массу» (черный или белый провод), потом три цветных. Это позволяет не перегреть общую шину, которая часто соединена с большим полигоном металла на плате. Удерживайте провод пинцетом в 1 см от места пайки - он будет отводить лишнее тепло и не позволит изоляции оплавиться. Время нагрева одной точки не более 3 секунд.

Проверка цепей питания мультиметром

После замены шлейфа нельзя сразу подавать питание. Сначала проверьте, нет ли короткого замыкания между плюсом и минусом на входе контроллера. Установите мультиметр в режим измерения сопротивления на предел 200 Ом. Щупы на разъем питания: сопротивление должно стремиться к бесконечности (единица на левом индикаторе). Если тестер показывает 0 Ом или несколько Ом - вы замкнули дорожки припоем или неправильно припаяли провода.

Далее проверьте цепи каждого цветового канала. Найдите на выходе клеммы для ленты: обычно это V+, R, G, B. Прозвоните целостность от входа питания до этих точек. Между V+ и каждым из цветных выходов не должно быть короткого замыкания в спокойном состоянии. Только после этой проверки можно включать питание. Подайте 12 или 24 вольта (в зависимости от вашего контроллера) и замерьте напряжение на выходных клеммах.

Исправный контроллер при включении должен показывать 0 В на всех цветных каналах (R, G, B) относительно минуса питания, пока вы не нажмете кнопку. Если мультиметр показывает плюс сразу - сгорел полевой транзистор на этом канале. В этом случае проблема не в шлейфе, а в силовой части. При переключении режимов напряжение должно появляться и исчезать на соответствующих контактах.

Продвинутая диагностика- осциллограф в помощь

Мультиметр бесполезен, когда контроллер зависает в одном цвете, но на пульт реагирует. Вы можете услышать писк при нажатии кнопок, но лента горит, например, белым, хотя вы выбрали красный. Это значит, что процессор перестал формировать правильную широтно-импульсную модуляцию (ШИМ). Тут нужен осциллограф. Воткните щуп на затвор полевика красного канала. При активации режима вы должны увидеть прямоугольные импульсы.

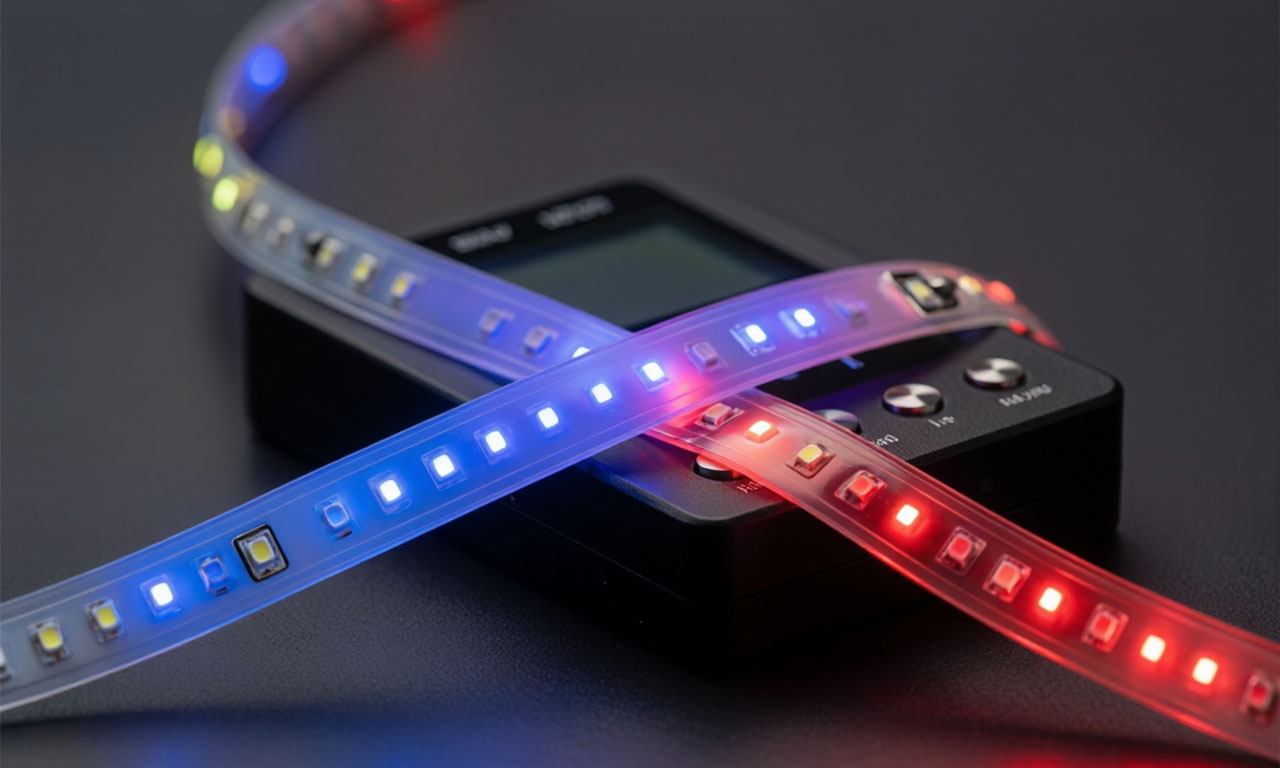

ргб контроллер и лента

Частота ШИМ в бюджетных контроллерах 250-500 Гц, в дорогих до 2 кГц. Если импульсы есть, но лента не светится - пробит транзистор или резистор в цепи затвора. Нет импульсов - проблема в микроконтроллере. Можно попробовать сбросить его, замкнув конденсатор C5 на плате. Это вызывает аппаратный ресет. Делайте это при включенном питании, коротнув керамический конденсатор пинцетом на секунду. В 30% случаев помогает.

Для контроля работы радиоканала используйте камеру смартфона. Наведите объектив на ИК-передатчик пульта. При нажатии кнопок вы увидите мерцающую точку, если пульт исправен. Для радиочастотных моделей этот метод не работает - там тестером сигнала не взять. Проверьте питание приемника на отдельной плате HF-RM-5V. Отсутствие 5 вольт на ней означает обрыв в тонких дорожках, соединяющих основную плату с модулем радио.

Профилактика и защита

После успешного ремонта не спешите закрывать корпус. Залейте места пайки шлейфа термоклеем из пистолета. Это снимает механическую нагрузку и предотвращает вибрацию жил. Сделайте петлю из шлейфа внутри корпуса - так натяжение не передается прямо на припой. Для уличных контроллеров обработайте плату акриловым лаком, оставив открытыми только разъемы. Это спасет от конденсата.

Замените стандартный шлейф на более толстый, если ваша лента потребляет больше 5 ампер. Штатный провод 20 AWG рассчитан на 3 А. При превышении он будет греться, плавя изоляцию. Возьмите кабель 16 AWG (1.3 кв.мм) - он выдержит 8-10 ампер без потерь. Правда, придется расширить отверстие в корпусе. Используйте для этого круглый надфиль, чтобы не повредить пластик.

Регулярно проверяйте нагрев шлейфа в месте входа в корпус. Комнатная температура допустима. Если провод горячий на ощупь - ищите плохой контакт или превышение нагрузки. Установите дополнительный вентилятор в шкаф с контроллером при токах более 15 ампер. Активное охлаждение продлевает жизнь не только шлейфу, но и полевым транзисторам. Помните: 80% отказов RGB систем происходит из-за проблем с питающими кабелями, а не с электроникой.

Восстановление дорожек после перегрева шлейфа

Когда шлейф питания выходит из строя, вместе с ним часто страдают печатные дорожки на плате контроллера. Высокий ток в месте плохого контакта вызывает локальный нагрев до 200-300 градусов. Медь отслаивается от текстолита, образуя вздутия и микротрещины. Осмотрите плату под лупой с десятикратным увеличением. Если дорожка потемнела и отходит, её необходимо полностью вырезать канцелярским ножом на участке длиной 1-2 см.

Для восстановления используйте медный провод сечением 0.5-0.75 кв.мм без изоляции. Обезжирьте место повреждения спиртом. Нанесите тонкий слой флюса. Припаяйте один конец провода к целой части дорожки, предварительно зачистив защитный лак. Второй конец направьте прямо к контактной площадке, куда будет монтироваться новый шлейф. Важно повторить оригинальную топологию - резкие изгибы и длинные петли создают паразитную индуктивность.

После пайки покройте восстановленный участок UV-отверждаемой маской или обычным цапонлаком. Это предотвратит окисление и короткое замыкание на соседние цепи. Проверьте сопротивление новой дорожки мультиметром - оно не должно превышать 0.1 Ом на 5 см длины. Если прибор показывает больше, значит, пропайка неполная либо провод недостаточного сечения. Переделайте, не жалея времени. Плохо восстановленная дорожка сгорит через неделю вместе с контроллером.

Замена полевых транзисторов в силовой части

RGB контроллер управляет лентой через N-канальные MOSFET транзисторы. Типичные модели - AO3400, SI2302, 2N7002. Они выходят из строя, когда шлейф питания создает прерывистый контакт. Микроконтроллер открывает транзистор, а ток не течет - транзистор входит в линейный режим и перегревается за секунды. Признак пробитого полевика - канал R, G или B горит постоянно независимо от команд пульта, либо не горит вообще.

Выпаивайте сгоревший транзистор аккуратно. Многие совершают ошибку, пытаясь отогреть компонент паяльником 40 Вт. Перегреете - отвалится пятачок затвора вместе с медью. Возьмите паяльный фен с температурой 280 градусов. Направьте поток воздуха на корпус SOT-23, через 5 секунд подцепите пинцетом. Оставшиеся капли припоя удалите оплеткой. Протрите площадки спиртом от флюса.

Выбирайте замену с идентичными параметрами: напряжение сток-исток не менее 30 В, ток стока от 3 А, сопротивление открытого канала RDS(on) ниже 50 мОм. Идеальная замена для AO3400 - AO3400A или IRLML6344. Припаивайте новый транзистор, соблюдая ориентацию ключа (метка или лазерная надпись). Первым прихватите вывод стока, затем выровняйте корпус. Количество припоя минимальное - излишки вызовут короткое замыкание между выводами.

Прошивка микроконтроллера при потере логики

Бывает, что после замены шлейфа и транзисторов контроллер включается, но лента ведет себя хаотично: моргает, переключает цвета без команды, не реагирует на пульт. Это программный сбой в EEPROM памяти микроконтроллера. Типичный представитель - PIC16F1823 или STM8S003. Такие контроллеры теряют данные при бросках напряжения через неисправный шлейф питания.

Для восстановления потребуется программатор, совместимый с вашим чипом. PICkit 3 для Microchip или ST-Link для STM. Вычитайте дамп с заведомо рабочего устройства того же модельного ряда. Некоторые производители защищают прошивку битом конфигурации - в этом случае проще купить новый контроллер. Но есть лазейка: многие RGB контроллеры используют открытую прошивку Arduino для ATmega328. Распаяйте ножки, подключите USBasp и залейте скетч «RGB_IR_remote».

Если программатора нет, попробуйте жесткий сброс через замыкание контакта RESET на землю. Найдите на плате конденсатор 0.1 мкФ, идущий на ножку MCLR. Замкните его пинцетом на 5 секунд при включенном питании. В 15% случаев это сбрасывает зависший микроконтроллер без потери прошивки. Не помогает - остается только замена чипа на предварительно прошитый аналог. Заказывайте их на Aliexpress по запросу «programmed RGB controller IC».

Модернизация контроллера дополнительным предохранителем

Стандартные RGB контроллеры не имеют защиты от перегрузки по току. Производители экономят на термопредохранителе, возлагая всю надежность на блок питания. Практика показывает, что короткое замыкание в шлейфе или ленте убивает контроллер за микросекунды. Решение - установка самовосстанавливающегося полимерного предохранителя PTC (позистор) на вход питания.

Выберите PTC на ток срабатывания 110-120% от номинала вашей ленты. Для ленты 12В 2А подойдет позистор MF-R020 (0.2А держащий, 0.4А срабатывание). Он не должен нагреваться в рабочем режиме - проверьте рукой через минуту работы. Впаяйте его в разрыв плюсового провода между входным разъемом и платой. Корпус приклейте термоклеем к плате, чтобы он не болтался.

После установки проверьте время отключения при КЗ. Замкните выход R и минус на секунду. Контроллер должен погаснуть, а позистор - стать горячим. Через 30 секунд после снятия КЗ подача питания восстановится автоматически. Такая модернизация не влияет на цветопередачу и ШИМ, но увеличивает ресурс контроллера в 5-10 раз. Стоимость доработки - 30 рублей, время - 10 минут. Дешевле, чем покупать новый контроллер каждый месяц.
