Отопительный агрегат - производительный обогрев помещений любого назначения!

Современные реалии таковы, что поддержание комфортного температурного режима в помещениях большого объема становится задачей не только комфорта, но и технологической необходимости. Традиционные водяные радиаторы и конвекторы часто оказываются бессильны там, где высота потолков превышает стандартные 3-4 метра, а площадь исчисляется тысячами квадратных метров.

Именно в этом сегменте безраздельно доминируют отопительные агрегаты, известные также как воздушно-тепловые агрегаты или тепловентиляторы.

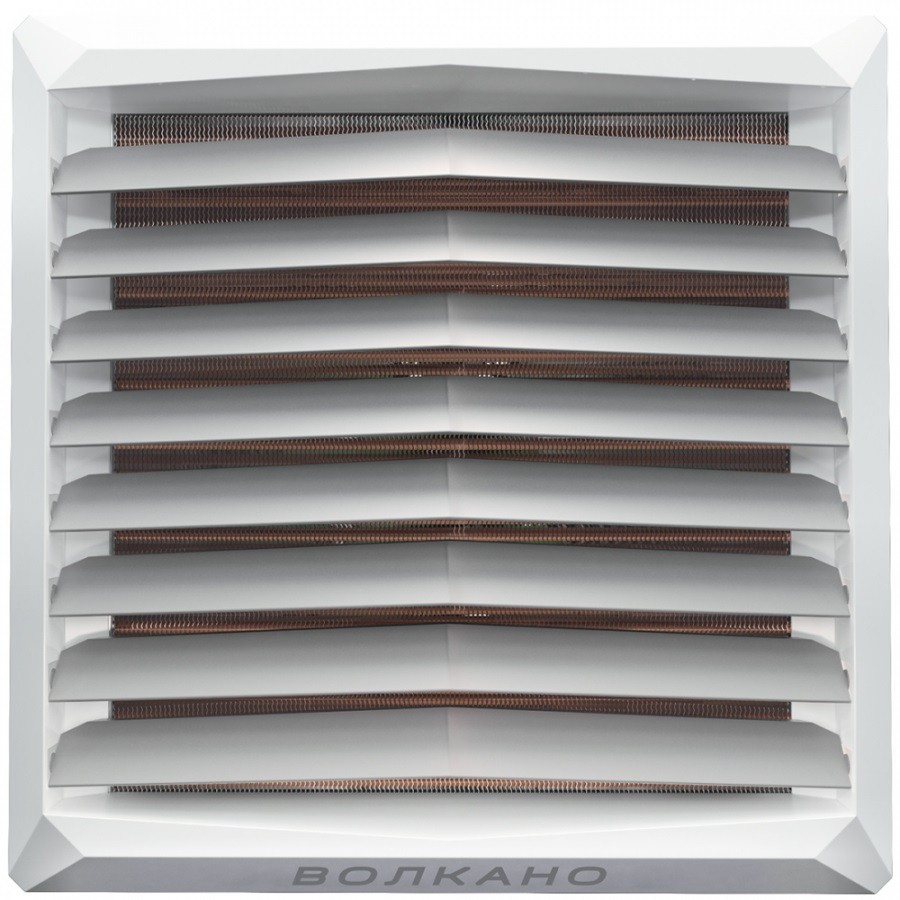

Давайте разберем, ну например, отопительный агрегат Volcano VR2 EC:

Основные параметры

Интерес к этому типу климатического оборудования стабильно высок как среди владельцев складских терминалов, так и у управляющих торговыми центрами. Причина проста: эффективность использования таких устройств достигает 90% и выше, что делает их экономически обоснованным выбором.

Если перед вами стоит задача организовать надежное и энергоэффективное отопление, важно понимать принципы работы, технические тонкости и правила монтажа этого оборудования. Разберем все аспекты использования агрегатов воздушного отопления для создания идеального микроклимата.

Технические характеристики водяных агрегатов

В основе большинства представленных на рынке отопительных агрегатов лежит принцип принудительной конвекции. В отличие от пассивных радиаторов, эти устройства оснащаются мощными осевыми или центробежными вентиляторами, которые прогоняют воздух через теплообменник (калорифер). Эффективность (КПД) водяных агрегатов напрямую зависит от скорости потока воздуха и площади поверхности теплообмена. За счет особого расположения жалюзи вентиляционной решетки нагретый воздух равномерно распределяется по пространству, не создавая излишних завихрений и застойных зон.

Качественные подшипники и статически отбалансированные крыльчатки обеспечивают низкий уровень шума, что критично для объектов с длительным пребыванием людей - спортивных залов, магазинов или офисов. Производители уделяют внимание и эргономичности: агрегаты имеют продуманную компоновку, которая позволяет минимизировать тепловые потери и направлять до 95% энергии непосредственно на нагрев приточного воздуха.

Преимущества агрегатов воздушного отопления

Почему же предприниматели все чаще отказываются от классической водяной системы в пользу воздушной? Решающим фактором становится экономическая эффективность. Воздушное отопление позволяет выиграть сразу по нескольким фронтам.

Снижение эксплуатационных расходов. Отсутствие промежуточного теплоносителя (или его минимальное количество), разветвленной сети трубопроводов для нее и громоздких стояков радиаторов. Воздух нагревается напрямую от теплообменника, что исключает потери при транспортировке тепла. Многие современные модели оснащены датчиками температуры и возможностью подключения программируемых контроллеров, которые каждую минуту сверяют текущую температуру в помещении с заданным значением. Это позволяет снизить расход тепловой и электрической энергии до 25% в сравнении с конвекционным нагревом.

Скорость прогрева. Конвекционные системы страдают высокой инерционностью: требуется время, чтобы нагрелась вода в трубах, затем радиатор, и только после этого воздух у потолка становится теплым. В то же самое время воздушно-отопительный агрегат выходит на рабочий режим за считанные минуты, мгновенно начиная циркуляцию теплых масс.

Это особенно актуально для складских помещений и автомоек, где нет необходимости поддерживать +20°C круглосуточно; агрегаты включаются по требованию («дежурный режим») и быстро поднимают температуру до комфортных значений.

Равномерность распределения тепла. При радиаторном отоплении тепло концентрируется у стен и под потолком. Воздушные системы принудительно перемешивают воздушные массы, нивелируя перепады температур по горизонтали и вертикали. В производственных цехах и ангарах высотой 8-10 метров это свойство незаменимо - рабочая зона внизу не остается холодной.

Воздушно-отопительный агрегат- сфера применения

Специфика воздушного отопления делает его идеальным выбором для объектов недвижимости, где стандартные решения малоэффективны или слишком дороги. Перечень помещений, где используются эти аппараты, постоянно расширяется.

• Производственные цеха и промплощадки. Здесь часто присутствуют запыленность, сквозняки и большие теплопотери через открывающиеся ворота. Мощные агрегаты создают тепловую завесу и компенсируют утечки.
• Складские терминалы и ангары. Высокие стеллажи не препятствуют прохождению горячего воздуха от агрегатов настенного или потолочного типа. Система может работать в автоматическом режиме, поддерживая минимальную плюсовую температуру для сохранности товара.
• Объекты розничной и оптовой торговли. Гипермаркеты, торговые центры и выставочные залы выигрывают от возможности зонирования: отделы у входной группы могут отапливаться интенсивнее, чем тыловые зоны склада.
• Спортивные сооружения. В бассейнах, ледовых аренах и спортзалах критична равномерная циркуляция воздуха, предотвращающая сквозняки, но при этом обеспечивающая комфорт зрителей и участников.
• Автотехцентры, сервисы и мойки. Высокая влажность и частые открывания ворот делают воздушное отопление с принудительной вентиляцией лучшим способом поддержания сухого и теплого микроклимата для работы персонала и сохранности оборудования.

Правильный подбор места для установки

Эффективность работы агрегата на 30% зависит от грамотного выбора точки монтажа. Специалисты придерживаются нескольких правил при планировании размещения.

Расположение по периметру. Для больших прямоугольных помещений агрегаты лучше размещать по периметру или змейкой через определенные интервалы. Это позволяет создать равномерное поле давления, не допуская задувания воздуха из одной зоны в другую.

Потолочная и настенная установка. Для экономии полезной площади агрегаты монтируют на высоте. Визуально это делает помещение свободнее, а также улучшает качество смешивания воздуха. Холодный воздух опускается вниз, где его подхватывают вентиляторы и загоняют обратно в теплообменники. Элегантный и управляемый монтажный кронштейн позволяет надежно зафиксировать оборудование. Для потолочного крепежа используются резьбовые шпильки и жесткие консоли, способные выдержать вибрационные нагрузки.

Ориентация потока. Подвижные жалюзи позволяют регулировать направление струи в зависимости от конфигурации помещения и расположения рабочих мест. Там, где требуется точечный нагрев (например, зона сборки заказов), лопасти направляются вниз. Там, где необходимо перемешивание и дополнительный заброс тепла в дальний угол, жалюзи ставят горизонтально. Некоторые модели водяных агрегатов поставляются с возможностью поворота направляющих на 180 градусов непосредственно на объекте.

Монтаж и надежный крепеж? Пошаговая методика

Процесс инсталляции воздушно-отопительного агрегата требует соблюдения мер безопасности и технологической точности. Монтаж должен производиться квалифицированными инженерами, так как оборудование работает с высокими температурами теплоносителя и мощными электродвигателями.

Разметка и подготовка основания. Первый этап - перенос схемы размещения на строительные конструкции. С помощью лазерного уровня и перфоратора производятся разметка осей и сверление отверстий под анкерные болты.

Фиксация кронштейнов и силовых элементов. Для настенных агрегатов используются мощные кронштейны (консоли), которые фиксируются через проставки-втулки, чтобы выдержать вес прибора (который может достигать десятков килограммов без воды). При этом важно убедиться в несущей способности стены - кирпичная кладка или газобетон могут потребовать усиления. Для потолочного монтажа часто используется схема со шпильками М8-М10 и контргайками для фиксации уровня установки.

Герметизация и подключение к сети. Критически важный этап - врезка в систему трубопроводов (подачи и обратки). Из-за вибраций вентилятора соединения должны быть максимально жесткими, но при этом иметь гибкие вставки (гофрированный шланг в оплетке) для демпфирования колебаний. При затягивании гаек используется второй ключ для противодействия крутящему моменту, иначе трубки теплообменника может повести или деформировать, что вызовет течь. К патрубкам рекомендуется монтировать шаровые краны для отсечки агрегата и возможность его снятия без слива всей системы.

Электрическая часть и заземление. Подключение вентилятора и автоматики к сети требует соблюдения ПУЭ. Агрегат подсоединяется через отдельный автомат с тепловой защитой или через внешний контроллер. Двигатели современных агрегатов имеют внутреннюю защиту от перегрева, но внешний магнитный пускатель или УЗО по току утечки добавляют систему безопасности.

Проверка работоспособности и обслуживание

После окончания монтажа и наполнения системы теплоносителем проводится опрессовка и пусконаладка.

Функциональный тест. Инженеры проверяют работу вентилятора на всех скоростях, отсутствие посторонних стуков и вибрации корпуса. Затем теплоноситель подается в калорифер. Важно удалить воздух из контура через автоматические воздухоотводчики на верхних точках. Контролируется разница температур на входе и выходе агрегата - она не должна превышать паспортные значения.

Регулировка и балансировка. С помощью системы жалюзи и (при наличии) поворотного механизма кронштейна настраивается направление потока на месте. При необходимости центрифуга балансируется, чтобы направленная струя не поднимала пыль и не создавала дискомфорта.

Сезонное обслуживание. Перед каждым отопительным сезоном требуется очистка теплообменника от пыли и грязи с помощью сжатого воздуха и скребков (без агрессивных моющих средств) и протяжка электрических соединений. Смазка подшипников в рамках обслуживания не требуется при использовании качественных sealed-подшипников.

Установка воздушно-отопительных агрегатов инвестиция в комфорт и сохранность имущества. Грамотный тепловой расчет и инсталляция способны полностью окупить затраты за первые 2-3 сезона благодаря значительной экономии энергоресурсов.

Электрические отопительные агрегаты? Альтернатива водяным системам

Помимо водяных моделей, широкое распространение получили электрические воздушно-отопительные агрегаты. В них нагрев теплообменника происходит за счет ТЭНов (трубчатых электронагревателей) или открытой спирали. ТЭНы безопаснее и долговечнее - они не сжигают кислород, имеют большую ресурсную наработку и защищены от перегрева термостатами. Открытая спираль эффективнее в моменте, но быстрее выходит из строя из-за окисления металла и требует более мощной приточной вентиляции.

Электрические агрегаты незаменимы там, где нет возможности подключения к центральному теплоснабжению или собственной котельной. Это временные сооружения, строительные площадки, бытовки, небольшие магазины в отдельно стоящих зданиях, а также резервные системы на случай аварии основного теплоснабжения. Монтаж электрического агрегата проще - не требуется гидравлическая обвязка, достаточно подвести кабель соответствующего сечения и обеспечить качественное заземление. Тепловая мощность таких приборов варьируется от 2 кВт (для компактных настенных версий) до 50-60 кВт (для промышленных напольных агрегатов).

Главный недостаток - стоимость электроэнергии. Даже при КПД 98-99% электрический нагрев остается самым дорогим способом обогрева по сравнению с магистральным газом или твердотопливными котлами.

Однако в регионах с льготным ночным тарифом или при использовании возобновляемых источников энергии (солнечные панели, ветрогенераторы) электрические агрегаты становятся экономически привлекательным решением.

Производители предлагают модели со ступенчатой регулировкой мощности (например, 3/6/9 кВт) для гибкого подбора теплопроизводительности под погодные условия.

Газовые воздушно-отопительные агрегаты для промышленных объектов

Отдельная категория оборудования - газовые отопительные агрегаты, также известные как газовые тепловентиляторы прямого или непрямого нагрева. Прямой нагрев означает, что продукты сгорания газа смешиваются с воздушным потоком и поступают в помещение. Такой способ дает максимальную эффективность (выше 95%) и минимальные затраты на оборудование, но требует мощной приточной вентиляции и не допускается на объектах с постоянным пребыванием людей без соответствующей системы удаления угарного газа.

Агрегаты непрямого нагрева оснащаются закрытой камерой сгорания и коаксиальным дымоходом. Теплообменник отделен от подаваемого воздуха, поэтому отработанные газы выводятся на улицу, а в помещение поступает чистый нагретый воздух.

Такие системы безопасны для персонала и разрешены к использованию в цехах пищевой промышленности, на фармацевтических производствах, в логистических центрах с высокой проходимостью. КПД непрямых моделей несколько ниже (85-90%), за счет потерь через дымоход, но современные конденсационные версии способны приближаться к 96% за счет утилизации скрытой теплоты парообразования водяных паров из дымовых газов.

Основное преимущество газовых агрегатов - низкая стоимость эксплуатации при высоких тепловых мощностях (от 30 до нескольких сотен киловатт). Для больших ангаров, теплиц, зернохранилищ и животноводческих комплексов это единственное экономически целесообразное решение. Монтаж требует получения разрешений от газовой службы и регулярного освидетельствования дымоходов, что увеличивает стартовые затраты, но быстро окупается разницей в цене топлива.

Сравнение водяных, электрических и газовых агрегатов по ключевым параметрам

Для принятия обоснованного решения необходимо сопоставить три типа отопительных агрегатов по ряду критериев. По стоимости монтажа электрические модели выигрывают - их проще всего установить, не требуется проектная документация. Водяные занимают среднее положение и требуют врезки в существующую систему отопления или монтажа отдельного котлового контура. Газовые самые сложные и дорогие при установке.

По эксплуатационным расходам лидируют газовые агрегаты (при наличии магистрального газа). Водяные занимают второе место, их эффективность определяется источником тепла для котельной - газовый котел дешевле, чем дизельный или пеллетный. Электрические модели безусловно проигрывают в долгосрочной перспективе при текущих тарифах.

По мобильности электрические агрегаты - вне конкуренции. Их можно переносить с объекта на объект, использовать как временное решение. Водяные и газовые требуют стационарного крепления и привязки к коммуникациям. По надежности и сроку службы при правильном обслуживании все три типа показывают близкие показатели - 10-15 лет для электродвигателей и 20+ лет для корпусов и теплообменников.

Рекомендация. Для капитальных объектов с постоянным пребыванием людей и доступом к газу или центральному теплоснабжению лучший выбор - водяные агрегаты (газовый котел + водяные тепловентиляторы) либо газовые агрегаты непрямого нагрева. Для временных объектов и малых помещений без магистральных сетей - электрические модели. Для огромных складских и сельскохозяйственных комплексов - газовые агрегаты прямого нагрева с правильно спроектированной системой вентиляции.

Автоматизация и интеграция в системы умного здания

Современные отопительные агрегаты (независимо от типа теплоносителя) оснащаются контроллерами с возможностью интеграции в единую систему управления зданием. Базовый уровень автоматизации включает поддержание заданной температуры по сигналу от комнатного или выносного датчика, защиту от замерзания (автоматическое включение вентиляции при падении температуры теплоносителя ниже +5°C), таймеры включения-отключения по дням недели. Практически все модели поддерживают внешнее управление через сухой контакт или протокол Modbus RTU.

Расширенная автоматизация предусматривает каскадное управление группой агрегатов в одном помещении. При выходе из строя одного устройства, остальные автоматически увеличивают частоту вращения вентиляторов (для EC-двигателей) или открывают клапаны на теплообменниках, чтобы компенсировать недостающую мощность.

Также реализуется приоритет горячего водоснабжения - при одновременном запросе на отопление и ГВС, контроллер временно снижает производительность отопительных агрегатов, перенаправляя поток теплоносителя на бойлер косвенного нагрева.

Интеграция с приточно-вытяжной вентиляцией позволяет добиться максимальной энергоэффективности. Датчики CO2, VOC (летучих органических соединений), влажности и температуры передают данные на центральный контроллер, который решает, стоит ли сейчас греть рециркуляционный воздух через калорифер агрегата или выгоднее включить режим полного воздухообмена с утилизацией тепла вытяжки.

В складских помещениях без постоянного присутствия людей датчик движения включает отопление только при появлении персонала, экономя до 60% тепловой энергии. Такие системы окупаются за 1-2 отопительных сезона.
