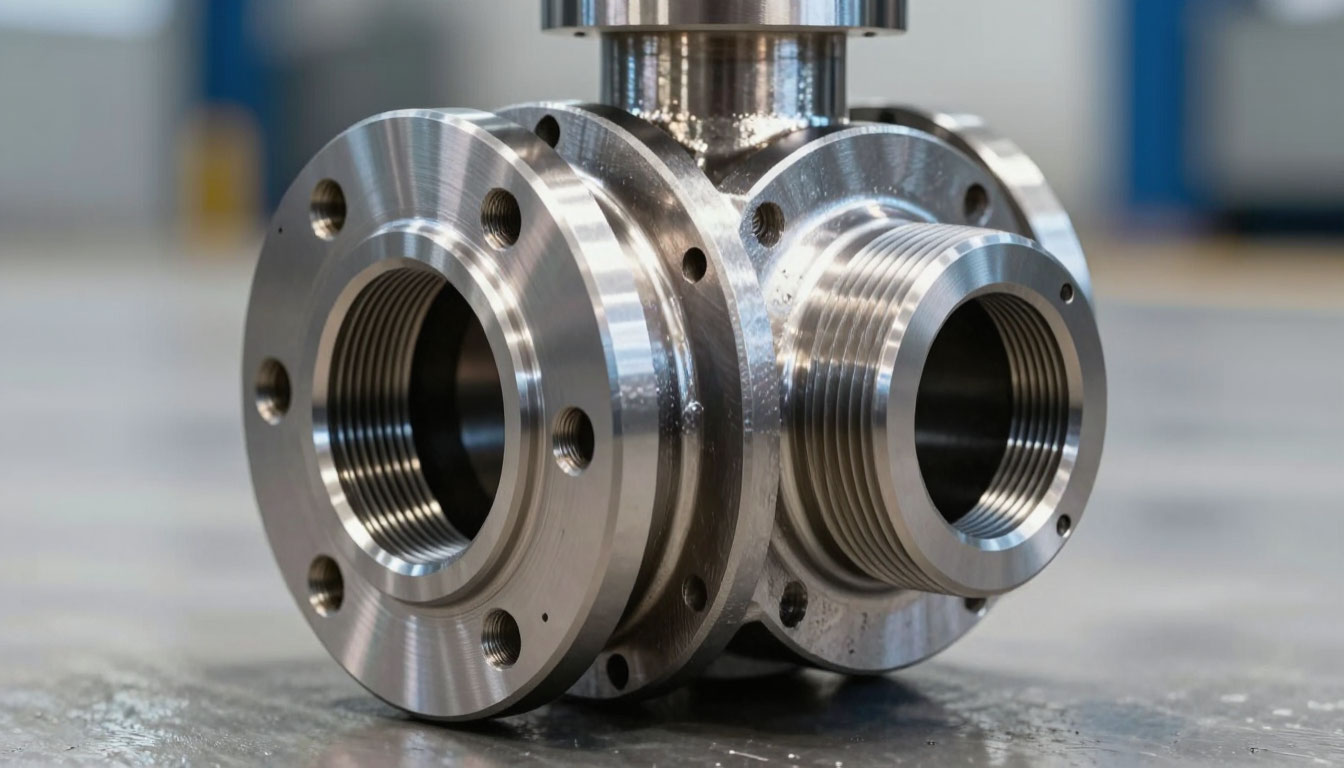

В промышленных трубопроводных системах запорная арматура https://xn--80aaaaa1b0bfijmdc1ap0q.xn--p1ai/catalog/zatvory/zatvory-chugunnye/zatvory-diskovye-povorotnye/ играет роль кровеносной системы в организме человека. Без неё невозможно ни запустить процесс, ни, что куда критичнее, экстренно его остановить. Среди всего многообразия регулирующих устройств особняком стоит поворотный фланцевый затвор. Это тот случай, когда инженерная мысль нашла идеальный баланс между надежностью, компактностью и функциональностью. В своей практике я часто сталкиваюсь с тем, что даже опытные мастера недооценивают нюансы этих механизмов, а зря.
Конструктивные особенности и принцип работы
Если говорить просто, сердце этого устройства - дисковый затвор, расположенный перпендикулярно движению среды. В закрытом положении диск полностью перекрывает сечение трубы, опираясь на уплотнительное кольцо в корпусе. В открытом - он разворачивается вдоль потока, создавая минимальное гидравлическое сопротивление. Ключевое отличие фланцевой модификации заключается в способе присоединения: корпус оснащен ответными фланцами, которые притягиваются к трубопроводной магистрали шпильками или болтами. Это обеспечивает жесткость соединения и возможность демонтажа узла без разрезания трубы.
В отличие от задвижек, которые требуют много места для выдвижения шпинделя, затвор обладает малой строительной длиной и массой. Это не просто техническая характеристика, а серьезное преимущество при монтаже в стесненных условиях - там, где каждый сантиметр на счету.
Личное наблюдение: Однажды на объекте мы заменяли громоздкую клиновую задвижку именно на такой затвор. Разница в весе составила более 50 килограммов, а время монтажа сократилось втрое. Механики были непривычно довольны, ведь не пришлось сооружать дополнительные опоры для удержания тяжелой конструкции.
Материалы изготовления: чугун против стали
Выбор материала корпуса не вопрос цены, как часто думают, а вопрос выживаемости системы в конкретных условиях. Чугун (чаще всего с шаровидным графитом ВЧШГ) остается классикой для систем водоснабжения и отопления. Этот материал отлично гасит вибрации и не боится коррозии в водной среде. Однако важно понимать: качество литья играет решающую роль. Раковина в корпусе, оставшаяся незамеченной на заводе, может стать причиной аварии при гидроударе. Надежные производители всегда проводят опрессовку каждого корпуса.
Стальные корпуса - выбор профессионалов, работающих с агрессивными средами, паром или повышенным давлением. Сталь более пластична, она выдерживает не только статическое давление, но и динамические нагрузки, возникающие при резком закрытии или открытии. В химической и нефтегазовой отрасли без стали не обойтись.
Что касается диска и уплотнений, здесь начинается самая интересная техническая часть:
- Эластомеры (EPDM, NBR) используются для воды и нейтральных сред. EPDM выдерживает высокие температуры до +130°C, что идеально для систем ГВС.
- PTFE (фторопласт) применяется там, где среда агрессивна или требуется пищевая безопасность (фармацевтика, пищепром).
- Металлические уплотнения устанавливаются в энергетике для работы с паром сверхвысоких параметров.
Различия модификаций: обратный и межфланцевый
Часто путают эти два типа, хотя функционально они решают разные задачи. Обратный поворотный затвор устройство автоматического действия. Он не требует участия оператора или привода. Его задача - мгновенно захлопнуться при изменении направления потока или его падении. Это критически важно для защиты насосов от обратного хода воды. Если насос остановится, а среда пойдет назад, обычный затвор сломает лопасти. Обратный же сработает сам.
Межфланцевый вариант, хотя и часто называют "бесфланцевым", на самом деле устанавливается строго между двумя фланцами трубы, которые стягиваются длинными шпильками. Его главный козырь - минимальный вес и простота. Но, как справедливо отмечается, он менее стоек к серьезным изгибающим нагрузкам. Поэтому в магистралях с высокими вибрациями или большим давлением (условно более PN 16) я рекомендую использовать классические фланцевые модели с цельнолитым корпусом.
| Характеристика | Обратный поворотный | Межфланцевый поворотный | Фланцевый (классический) |
|---|---|---|---|
| Принцип управления | Автоматический (самозахлопывание) | Ручной или с приводом | Ручной или с приводом |
| Устойчивость к изгибу | Средняя | Низкая | Высокая |
| Рабочее давление (PN) | До 16-25 | До 10-16 | До 40 и выше |
| Сложность монтажа | Высокая (требует ориентации) | Низкая | Средняя |
| Тип присоединения | Межфланцевое или фланцевое | Межфланцевое | Фланцевое |
Технология монтажа: на что обратить внимание
Монтаж фланцевого затвора только на первый взгляд кажется элементарным. Да, конструкция проста, но именно в простоте кроются подводные камни. Я настоятельно рекомендую соблюдать три правила:
- Центровка. Затвор должен входить между фланцами без натяга. Перекосы при затяжке болтов - главная причина деформации корпуса и заклинивания диска. Сначала болты затягиваются вручную, затем крест-накрест динамометрическим ключом.
- Прокладки. Не используйте паранит или паронит, если того не требует производитель. Для большинства поворотных затворов (особенно с мягким седлом в корпусе) применение дополнительных прокладок между фланцами не требуется. Уплотнение обеспечивается самим корпусом и резиновым вкладышем. Лишний слой прокладок может нарушить геометрию прижатия.
- Герметик. Нанесение герметика на соприкасающиеся поверхности дополнительная страховка от электрохимической коррозии в резьбовых соединениях, особенно если используются болты из разного металла.
Сферы применения и критерии выбора
Универсальность этого типа арматуры подтверждается географией его использования. От квартирных стояков отопления до магистральных нефтепроводов - везде можно встретить поворотный фланцевый затвор. При подборе модели я советую клиентам отвечать на три ключевых вопроса:
- Какая рабочая среда? Для чистой воды подойдет любой материал, но если в системе есть абразивные частицы (песок, окалина), стоит выбирать модели с повышенной износостойкостью уплотнительного покрытия диска.
- Какой режим эксплуатации? Для частого регулирования (дросселирования) подходят не все модели. Если затвор предназначен только для режимов "открыто/закрыто", постоянная работа в промежуточном положении быстро выведет из строя уплотнительную манжету.
- Температурный режим. Здесь классическая ошибка - не учитывать расширение материалов. То, что отлично работает на холодной воде, может дать течь при подаче пара из-за разницы коэффициентов расширения корпуса и диска.
Подводя итог, скажу: поворотный фланцевый затвор инструмент, требующий уважения к техническим деталям. Правильно подобранный по материалу, давлению и диаметру, он прослужит десятилетия, обеспечивая надежную герметичность и удобство обслуживания.
При этом я всегда подчеркиваю, что экономия на качестве литья или типоразмере болтов в процессе монтажа - ложная экономия, которая оборачивается аварийными остановками производства. Уделите время расчетам на этапе проектирования, и система отблагодарит вас бесперебойной работой.
