Термоусадочная упаковка давно перестала быть просто способом защиты продукции. Сегодня это сложный технологический процесс, интегрированный в общую производственную логистику. Современное термоусадочное оборудование представляет собой высокоточные комплексы, способные работать с различными типами пленок и форматами продукции.
Технологическая эволюция термоусадочной упаковки
И так, есть полиолефиновые (ПОФ) и поливинилхлоридные (ПВХ) пленки, они стали основными материалами для упаковки. Первые обеспечивают превосходную прозрачность и экологичность, вторые – высокую прочность при относительной дешевизне. Для тяжелых и габаритных грузов применяется полиэтилен высокой плотности, способный выдерживать значительные механические нагрузки.
Ключевой параметр – толщина пленки варьируется от 50 до 250 микрон. Тонкие материалы используются для мелкой продукции, толстые – для крупногабаритных товаров. Средние показатели около 100 микрон оптимальны для групповой упаковки бутылок и банок.
Автоматический блок подачи! Сердце производительной линии
Автоматическая подача продукции в зону обандероливания – критический элемент для достижения высокой производительности. Блок подачи должен обеспечивать непрерывный поток изделий без задержек и смещений. Для этого используются ориентирующие устройства, делители потока и синхронизаторы скорости.
Современные системы подачи оснащаются фотосенсорами для точного позиционирования продукции. При упаковке бутылок в блоки 3×4 или 4×5 критически важно выдержать геометрию ряда. Датчики контролируют каждый элемент, корректируя его положение перед входом в упаковочную зону.
Для цилиндрических изделий применяются специальные механизмы – «ворошители» или «стрелки», разделяющие поток на отдельные ряды. Такие системы особенно актуальны для стеклянных и ПЭТ-бутылок, склонных к смещению при транспортировке.
Производительность блока подачи должна соответствовать скорости запайки и термоусадки. Разбалансировка этих узлов приводит к образованию «пробок» или простою оборудования. Практическое правило – пропускная способность подающего транспортера должна быть на 15-20 процентов выше мощности упаковочной секции.

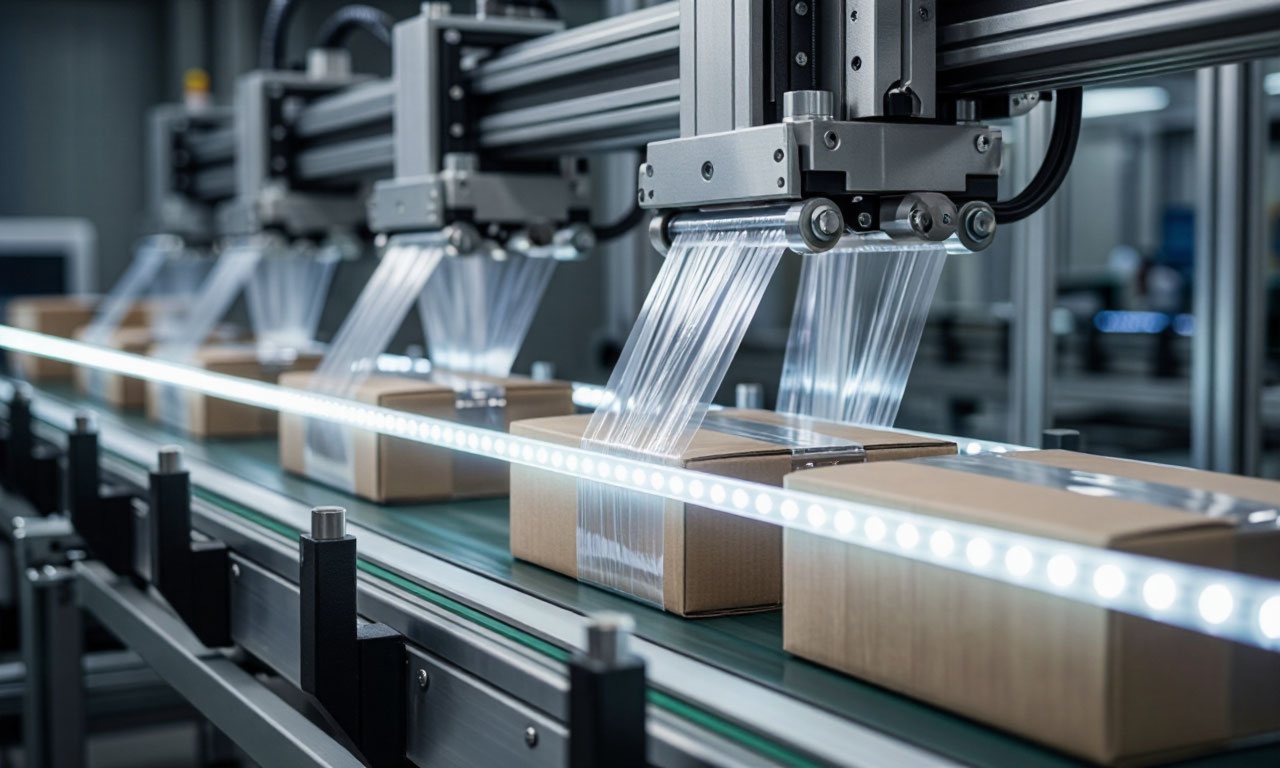

Обандероливание? От полуавтомата к интеллектуальной системе
Обандероливание – процесс формирования пленочной оболочки вокруг продукции. В автоматических линиях эта операция выполняется L-образными запайщиками или рукавными формирователями. Разница в принципе подачи пленки существенно влияет на производительность и отходы материала.
L-образные запайщики работают по циклу: горизонтальная пленка подается, продукт продвигается, рамка опускается, сваривая и обрезая материал. Производительность таких машин достигает 15-20 циклов в минуту. Подходят для предприятий средней мощности с широким ассортиментом продукции.
Рукавные упаковщики используют непрерывную подачу пленки, формируя из нее рукав, внутрь которого поступает продукция. Поперечная сварка и резка происходят на ходу. Производительность до 80 упаковок в минуту. Это решение для крупных производств с ограниченным типоразмером продукции.
Температура сварки – параметр, определяющий прочность шва. Для ПОФ пленок оптимальный диапазон 150-180 градусов Цельсия, для ПВХ – 120-140 градусов. Автоматические системы поддерживают точность плюс-минус 2 градуса, исключая пригорание или недогрев материала.
Термоусадочные тоннели: зона финальной трансформации
Термоусадочный тоннель – устройство, в котором под воздействием горячего воздуха пленка сжимается и принимает форму продукта. Конструктивно это изолированная камера с системой нагревательных элементов и вентиляторов, обеспечивающих циркуляцию воздушного потока.
Критический параметр – равномерность распределения температуры по объему тоннеля. Перепады более 10-15 градусов приводят к дефектам: морщинам, стрелам, неравномерной усадке. Качественные тоннели имеют зональный нагрев с независимыми ТЭНами для верхней, нижней и боковых частей камеры.
Продолжительность нахождения продукции в тоннеле зависит от типа пленки и ее толщины. Для тонких материалов достаточно 3-5 секунд, для плотных пленок до 15 секунд. Скорость конвейера регулируется синхронно с производительностью блока запайки.
Энергоэффективность тоннеля определяет эксплуатационные расходы. Теплоизолированные корпуса снижают потери до 30 процентов. Режим ожидания автоматически уменьшает мощность нагрева при отсутствии продукции, экономя электроэнергию в межсменные перерывы.
Интеграция в автоматизированную линию
Встраивание термоусадочного оборудования в существующую линию требует согласования по высоте, скорости и логике управления. Стандартная схема: фасовочный автомат – накопительный конвейер – блок формирования групп – обандероливатель – термотоннель – охлаждающий участок – укладчик в короба.
Скорость линии определяется самым медленным участком. Часто узким местом становится термотоннель. Решение – увеличение длины камеры или параллельное подключение нескольких тоннелей с разделением потока. Второй вариант дороже, но позволяет масштабировать производство без остановки.
Система управления должна поддерживать протоколы промышленной автоматизации – Profibus, Ethernet/IP, Modbus. Это обеспечивает синхронизацию всех узлов и централизованный контроль параметров с единого пульта.
Для линий с частой сменой продукции используют быстропереналаживаемое оборудование. Сменные направляющие, регулируемые по высоте тоннели и программируемые контроллеры с памятью на 20-50 форматов сокращают время перенастройки до 10-15 минут.
Выбор конфигурации под производительность
Низкая производительность – до 15 блоков в минуту. Полуавтоматические L-запайщики с ручной подачей продукции. Достаточны для предприятий с выпуском 1000-2000 упаковок в смену. Капитальные затраты минимальны, но требуется оператор для загрузки.
Средняя производительность – 15-30 блоков в минуту. Автоматические линии с Г-образной компоновкой. Продукция подается ориентированным потоком, оператор контролирует процесс и добавляет упаковочные материалы. Оптимальны для производств с 2-3 сменами и ассортиментом 10-20 типоразмеров.
Высокая производительность – свыше 35 блоков в минуту. Линейные системы непрерывного действия. Полностью автоматизированы, включая смену рулонов пленки. Требуют квалифицированного обслуживания, но обеспечивают минимальные трудозатраты на единицу продукции.
Пример: для упаковки ПЭТ-бутылок в блоки 3×4 производительность 10 блоков в минуту эквивалентна 120 бутылкам. При работе линии 16 часов в сутки – 115 200 бутылок. Этого достаточно для среднего регионального производителя напитков.
Работа с различными размерами продукции
Максимальный размер упаковки определяет габариты оборудования. Проходное сечение тоннеля должно превышать высоту и ширину продукции на 30-50 миллиметров с каждой стороны для свободной циркуляции горячего воздуха.
Для продуктов с большой разницей в высоте используют тоннели с регулируемым верхним тепловым блоком. Механический или электрический подъем позволяет адаптировать камеру под упаковку от 100 до 400 миллиметров без потери эффективности.
Ширина конвейерной ленты выбирается с запасом 15-20 процентов относительно максимальной ширины упаковки. Узкая лента не обеспечивает стабильности, широкая – перерасход энергии на обогрев излишней площади.
Длина тоннеля – компромисс между качеством усадки и занимаемой площадью. Короткие тоннели требуют повышенной температуры, что опасно для термочувствительных продуктов. Длинные – обеспечивают щадящий режим, но увеличивают время нахождения в зоне нагрева. Оптимальная длина – 1200-1800 миллиметров для большинства применений.
Техническое обслуживание и эксплуатация
Ежедневное обслуживание включает очистку нагревательных элементов от остатков пленки и нагара. Осевшие загрязнения снижают теплоотдачу и приводят к перегреву ТЭНов. Используются мягкие щетки и неабразивные составы.
Антифрикционные покрытия для транспортирующих поверхностей – недооцененный аспект эксплуатации. Специальные твердосмазочные аэрозоли снижают трение, исключая застревание упаковки на стыках конвейеров. Наносить состав можно без остановки линии.
Термоножи требуют антиадгезионной обработки каждые 8-12 часов работы. Тефлоновое покрытие или силиконовые ленты предотвращают прилипание расплавленной пленки. Игнорирование этой процедуры приводит к деформации шва и обрывам материала.
Калибровка термодатчиков – еженедельная процедура. Отклонения в 10-15 градусов незаметны визуально, но влияют на прочность упаковки. Используются эталонные термопары и контрольные замеры в разных точках тоннеля.
Замена нихромовой нити и ТЭНов – плановая операция. Ресурс нагревателей составляет 3000-5000 часов в зависимости от интенсивности работы. Признаки износа – неравномерный нагрев, длительный выход на режим, изменение цвета свечения.
Анализ окупаемости и совокупной стоимости владения
Цена оборудования – лишь часть затрат. TCO включает энергопотребление, расход пленки, обслуживание, время простоев и заработную плату операторов. Расчет на 3-5 лет эксплуатации дает реалистичную картину.
Энергоэффективные тоннели с теплоизоляцией потребляют 5-8 кВт на средней производительности, обычные – 12-15 кВт. Разница в 2000 рублей в смену при 250 рабочих днях – 500 000 рублей экономии в год.
Расход пленки зависит от точности раскроя. Автоматические системы с сервоприводами уменьшают отходы до 2-3 процентов. Полуавтоматы дают до 10 процентов брака. При стоимости пленки 150 рублей за килограмм и расходе 50 кг в смену, разница составит 500 рублей ежедневно.
Ремонтопригодность оборудования влияет на длительность простоев. Узлы быстрой замены, модульная конструкция и доступность запчастей на складе поставщика сокращают время восстановления с 3 дней до 3 часов. Остановка производства на 2 часа – потеря 2000-5000 блоков готовой продукции.
Персонал для автоматических линий не требует высокой квалификации. Основные навыки – контроль параметров, замена рулонов пленки, базовая очистка. Один оператор обслуживает до 3-х линий при централизованной системе управления.
Заключительные параметры выбора
При выборе оборудования в первую очередь определяют максимальные габариты продукции. Измеряют самый крупный товар во всех трех измерениях. Рабочая зона запайщика и проход тоннеля должны быть на 20 процентов шире по каждому параметру.
Тип пленки – следующий критерий. Если планируется работа с ПВХ, подойдут бюджетные машины. Для ПОФ требуется более мощный нагрев и точная регулировка температуры. Универсальные аппараты существуют, но их КПД на каждом материале ниже специализированных.
Производительность линии должна на 20-30 процентов превышать максимальную потребность. Запас компенсирует остановки на обслуживание, переналадку и непредвиденные ситуации. Работа оборудования на пределе мощностей сокращает ресурс в 1,5-2 раза.
Финансовые параметры: срок окупаемости автоматической линии – 12-24 месяца при загрузке от 60 процентов. Экономия на упаковочных материалах и оплате труда основных факторов возврата инвестиций.
Сервисная поддержка локального поставщика критична. Машины требуют настройки и периодического ремонта. Производители с собственным сервисным центром и складом запчастей предпочтительнее дистрибьюторов, перенаправляющих запросы производителю.
